特別說明：
低阻擴展到0.0082歐（8.2毫歐），高阻擴展到120千歐（120KΩ）并且可訂做承受30倍功率過載的產品（3秒鐘內）。
概述：
RX27-1（RXG5）型線繞固定電阻器（俗稱水泥電阻），適用于直流或交流低頻電路中，作分壓、分流、負載、采樣電阻使用。
特點：
本產品采用陶瓷內芯（一般電阻器采用有機纖維內芯）；耐高溫，絕緣性能好；過載能力強（5秒鐘可承受10倍額定功率）。
使用環境條件：
環境溫度：-55℃～275℃，相對濕度：（95±3）%（溫度為40℃）大氣壓力：8.5kpa
振動：振頻為10-500Hz，耐電壓：交流峰值1500伏（1分鐘）
過載：阻值變化量在±（2%R+0.05歐）之內。

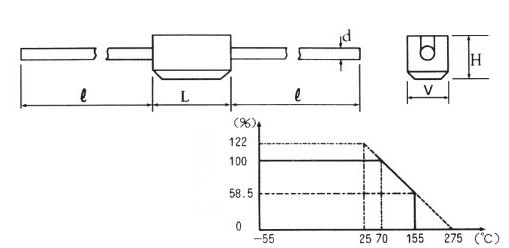

結構、外形尺寸和特性
環境溫度
|
品種 |
功率（W） |
尺寸 （mm） |
阻值范圍(Ω) |
阻值精度 |
溫度系數(PPM/℃) | ||||
|
L |
V |
H |
e |
d | |||||
|
RX27-1-2（RXG5-2） |
2 |
18±1 |
6.4±1 |
6.4±1 |
35±3 |
0.8 |
0.0082Ω～6.2KΩ |
±0.5%(D) |
±250(Resistance≥0.1Ω |
|
RX27-1-3（RXG5-3） |
3 |
22±1 |
8±1 |
8±1 |
35±3 |
0.8 |
0.01Ω～16KΩ | ||
|
RX27-1-5（RXG5-5） |
5 |
22±1 |
9.5±1 |
9.5±1 |
35±3 |
0.8 |
0.01Ω～16KΩ |
±1%(F) | |
|
RX27-1-7（RXG5-7） |
7 |
35±1.5 |
9.5±1 |
9.5±1 |
35±3 |
0.8 |
0.0018Ω～30KΩ |
±2%(G) | |
|
RX27-1-10（RXG5-10） |
10 |
48±2 |
9.5±1 |
9.5±1 |
35±3 |
0.8 |
0.033Ω～47KΩ | ||
|
RX27-1-15（RXG5-15） |
15 |
48±2 |
12.5±1.2 |
12.5±1.2 |
35±3 |
1 |
0.033Ω～51KΩ |
±5%(J) | |
|
RX27-1-20（RXG5-20） |
20 |
64±2 |
12.5±1.2 |
12.5±1.2 |
35±3 |
1 |
0.05Ω～150KΩ | ||
|
RX27-1-30（RXG5-30） |
30 |
75±2 |
20±1 |
20±1 |
30±1 |
1 |
0.05Ω～180KΩ | ||
|
RX27-1-40（RXG5-40） |
40 |
90±2 |
20±1 |
20±1 |
30±1 |
1 |
0.05Ω～200KΩ | ||
